1.概述

消防移動式照明裝置-全方位自動升降工作燈主要適用于各種大型施工作業、工程搶修、災情搶險、消防照明、警案現場、事故處理等夜間工作現場對大面積、高亮度照明的需要。

2.型號及技術參數

（1）配發電機的移動照明燈分為發電機一體的和發電機分體的兩種型號；主要型號、技術參數及結構原理如下：

（2）結構原理

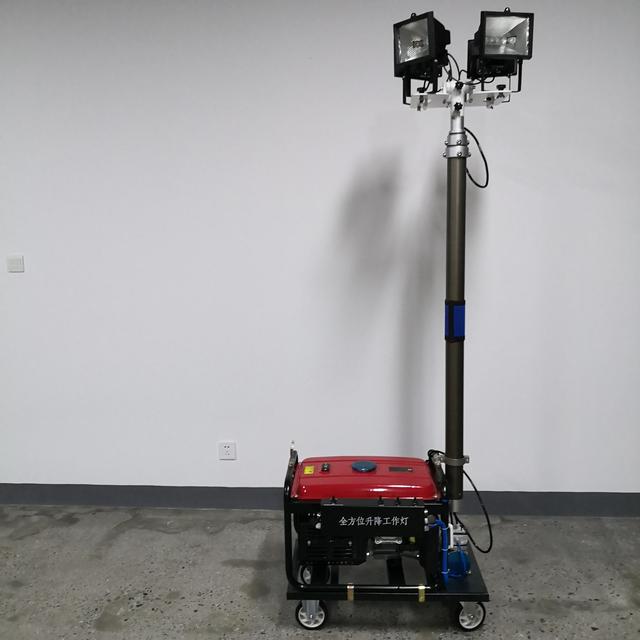

A、發電器一體的移動升降工作燈由照明燈具部件、氣動升降部件、發電機部件、控制部件、行走支架部件5大部件組成。主要是將4個500W燈具集中固定在燈盤上，采用發電機或者市電供電，使用無線遙控器控制燈的開關；氣動升降桿部件最大升起高度為4.5米，由專用氣泵將氣桿升起以實現大面積照明.可根據用戶需求選裝鐵軌輪或三腳架，以滿足發電機與燈具部件的分離使用。

B、發電機分離的移動升降工作燈由照明燈具部件、氣動升降部件、發電機部件、控制部件、三角支架部件5大部件組成。主要是將2個400W燈具集中固定在燈盤上，采用發電機或者市電供電，使用無線遙控器和有線控制器控制云臺，可以使照明系統水平、垂直330度旋轉;氣動升降桿部件最大升起高度為6米，由專用氣泵將氣桿升起以實現大面積照明.可根據用戶需求選裝鐵軌輪或三腳架，以滿足發電機與燈具部件的分離使用。

3.維護保養

（1）在每次使用時應檢查空氣濾清器和機油, 濾清器每隔3個月或使用50小時后應清洗，若灰塵較多環境下使用應每隔1個月就應清洗。 機油的更換在首次使用1個月（或250小時后），今后每6個月應進行更換;發電機有廢氣產生，請不要在室內使用；不可在直接雨淋的環境下使用，使用時周圍有易燃物的應隔開至少1米距離。

（2）燈具的維護

（a）在工作過程中，請不要拆卸燈具，否則可能造成觸電。當拆卸時，請確保所有電源已經切斷。

（b）燈管更換時，應待其自然冷卻后，打開燈具外殼，并使用手套更換燈管，以防燈管表面指紋影響燈管使用壽命；當燈具長期工作，升降氣缸出現少量下降是正?，F(xiàn)象，應及時對對燈桿增壓。

（c）還原燈具。注意燈具的密封，否則燈具可能因進水而損壞。安裝燈管時請使用手套以防止手指弄臟燈管表面，并防止將燈管打碎。如果將指紋留在燈管表面會使燈管褪色，從而降低燈管的光亮輸出，導致燈管溫度過高，可能使燈管碎裂。

(d)在高壓電線等環境工作，燈盤升起后與高壓線距離至少大于5米，在雷雨天空曠場所使用應可靠接地，以防雷擊。

(3)燈桿的維護

①去掉燈桿的頂部負載，這樣會使燈桿能夠更容易地伸長；

②為燈桿緩慢加壓，使得燈桿剛好升高到最高位置；

③用無磨損的清潔劑或者溶劑擦拭燈桿的表面，并保證清潔劑或者溶劑不得流入燈桿內部；

④通過在外露的燈桿出水孔里注入適量的潤滑劑或者機油；

⑤使燈桿降至最低，等待幾分鐘，使?jié)櫥统浞指采w燈桿；

⑥使燈桿反復伸長，并擦掉所有從燈桿出水孔中溢出的多余的潤滑油；

⑦燈桿外部無附著潤滑油，否則會使燈桿從空氣中吸附灰塵和污染物；

⑧伸長時必須小心，不得直接依靠在燈桿上。

4.故障排除

(1)發電機不啟動

油箱內無燃油 添加燃油，

發動機開關沒有接通 接通發動機開關。

機油不足 添加機油。

火花塞損壞 清理并調節或更換火花塞

(2)燈不亮

檢查電源導線是否連接上；

檢查電源線上的保險是否完好；

檢查控制器是否連接上；

(3)升降桿異常

升降桿上升異?；蚩ㄋ?通過在外露的燈桿出水孔

里注入適量的潤滑劑或者機油

升降桿變形 停止使用設備

備注：

使用時，應選擇好擺放位置，將穩移動照明燈組放置，連燈盤電動氣泵和發電機，啟動發電機，用氣泵或手動氣閥控制伸縮桿的升降。

照射范圍：上下轉動燈頭可調節光束照射角度，燈光覆蓋半徑達到30m～50m。

工作時間：燈具可直接使用發電機組供電，也可接通220V市電長時間照明；采用發電機組供電一次注滿燃油連續工作時間可達13小時。
